隧道火灾通风排烟试验平台

发布时间:2024-02-21    作者:    来源:     浏览次数:


过江通道地下互通工程运营通风及烟气控制试验平台

一、实验目的

分析地下互通工程隧道运营通风速度场、压力场分布规律,为隧道群通风系统提供技术支持,降低通风能耗,降低运营成本;确定射流风机合理的布置方式及关键参数;分析地下互通工程烟气控制关键技术参数,提出运营通风方案和火灾时隧道合理的防灾通风优化方案。

二、实验原理

Froude相似准则及Euler相似准则

三、实验装置

模型相似比为1:30,隧道模型底部采用0.3mm的镀锌钢板制作,两侧安装透明防火玻璃,便于实验观察。采用气体燃料火源方案对实体隧道火灾的火源进行模拟,燃料为丙烷(添加发烟材料)。其余试验设备包括管道射流风机、离心风机、欧米伽热线风速仪、质量流量计等,数据采集系统包括K型热电偶、深华轩MT-X多路温度记录仪以及由PC、微差压传感器、皮托管、软管,采集卡等设施组成的流速采集系统。

四、实验装置图


超长距离盾构隧道火灾排烟试验平台

一、实验目的

探讨顶部集中排烟模式下,不同的排烟量、排烟阀设置间距、排烟阀开启面积对隧道内的烟气蔓延范围、排烟道内流速、排烟阀流速、排烟阀温度、排烟效率等集中排烟模式关键技术参数的分布规律;优选出既安全又经济的排烟量,确定较好的排烟阀间距、排烟阀面积等。

二、实验原理

Froude相似准则

三、实验装置

模型相似比为1:20,考虑的实际隧道为400m,隧道模型的长度为20m,由多个分节组合拼装而成,一节长2m,各分节的顶部设计为可分离式。隧道模型框架主要采用钢结构,排烟道隔板采用纤维增强型硅酸钙板,模型观察侧安装防火玻璃。在模型隧道中采用油池火源方案对实体隧道火灾的火源进行模拟,燃料为无水乙醇,采用烟饼发烟方式。其余试验设备包括射流风机、离心风机、变频器、燃料盘、天平等,数据采集系统包括K型热电偶、深华轩MT-X多路温度记录仪以及由PC、微差压传感器、皮托管、软管,电压采集仪等设施组成的流速采集系统。

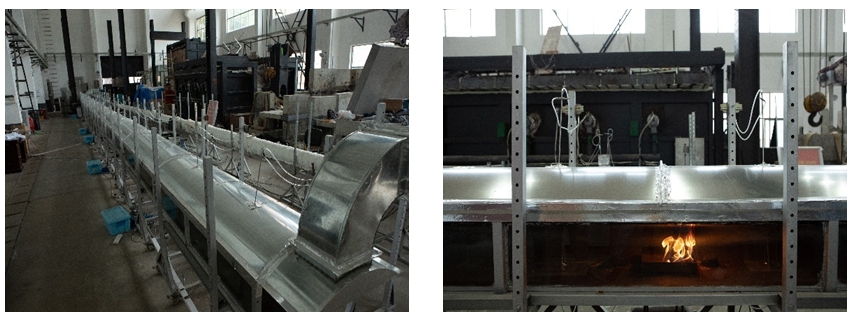

四、实验装置图
